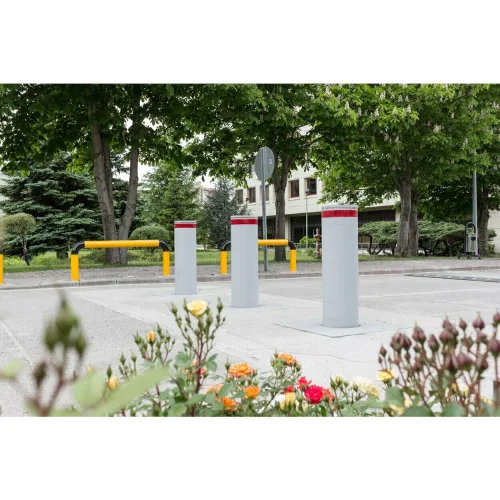

Блокиратор автоматический выдвижной серии RBD Reinforced усиленный K4 275 мм 900 мм 2 болларда CAME RBD-275H90-2 (КАМЕ)

Автоматический выдвижной блокиратор серии RBD Reinforced усиленный K4 от CAME предназначен для надежной защиты проезжей части. Модель рассчитана на эксплуатацию в местах с повышенными требованиями к безопасности и рассчитанными режимами интенсивного использования. Конструкция обеспечивает выдвижение цилиндра для блокировки въезда и последующее возвращение в исходное положение.

Данное исполнение выполнено с двумя болларда. Высота выдвижного цилиндра составляет 900 мм, а диаметр выдвижного цилиндра указан как 270 мм. В комплекте предусмотрены элементы управления и гидравлическая часть, необходимые для работы системы, включая шкаф управления с рукавом высокого давления 10 метров и межблочным рукавом 1,2 метра. Для управления предусмотрена кнопочная станция (HPU-EBTN), а также ручной аварийный насос, который используется в нештатных ситуациях.

Дополнительно стойки оборудованы зуммером и светодиодной индикацией, что повышает информирование о состоянии системы на объекте.

Блокиратор выполняет защитные функции за счет автоматического привода и гидравлического механизма. Система работает в режимах выдвижения и опускания цилиндра с заданными временными интервалами, а также поддерживает условия эксплуатации, характерные для объектов с высоким трафиком.

• Автоматическое выдвижение и опускание цилиндра по установленным временным параметрам.
• Индикация состояния через светодиодные элементы и звуковой зуммер на стойках.
• Наличие ручного аварийного насоса для обеспечения работы при сбоях питания или отказах в штатном режиме.
• Кнопочная станция (HPU-EBTN) для управления исполнительной частью.
• Гидравлический привод, тип привода указан как гидравлический.
• Обеспечение необходимого уровня защиты и безопасности при штатной работе и режимах эксплуатации.

Для полноценного использования предусмотрены опции HPU-HTRC, HPU-IP67, HPU-HTRO, которые относятся к дополнительным условиям эксплуатации и расширению рабочих возможностей в соответствующих климатических и эксплуатационных сценариях.

Технические параметры модели определяют ее производительность, устойчивость к нагрузкам и пригодность для работы в заданных условиях. В таблице характеристик указаны временные параметры движения, габаритные параметры выдвижного узла, параметры давления в гидросистеме, а также требования к электрическому питанию.

• Время опускания: 2,5-5 с.
• Время подъема: 2,5 - 5 с (при установке HPU-HA-HB указан вариант с учетом 1 сек).

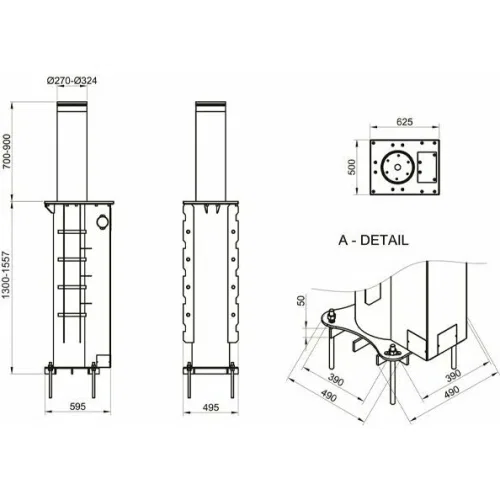

• Высота выдвижного цилиндра: 900 мм.
• Диаметр выдвижного цилиндра: 270 мм.
• Датчик уровня масла: при установке HPU-OLVLS.
• Диапазон рабочих температур: -5°C / +55°C (указаны расширенные значения -30°C / +70°C при установке HPU-HTRO и HPU-HTRC).
• Длина кабеля и рукава высокого давления в комплекте: 10 м.
• Интенсивность использования: ИНТЕНСИВНОЕ.
• Класс защиты блока управления: IP55 (указан IP67 при установке HPU-IP67).
• Класс защиты исполнительного устройства: 68.
• Максимальная мощность: 4000 Вт (при установке HPU-HA-HB).
• Потребляемая мощность: 3000 Вт.
• Рабочее давление: 60-120 бар.
• Масса: 944 кг.
• Нагрузка на ось: 50 т.
• Напряжение электропитания трехфазного тока: 380 В, 50 Гц.
• Отделка верхней части цилиндра: рубашка из нержавеющей стали AISI 304.
• Рычаг для ручного подъёма: по умолчанию.
• Сертификат безопасности: K-4 (M30).
• Совместимость с CAME Connect: только управление.
• Сопротивление наезду автомобиля: 6800 кг / 48 км/ч.
• Сопротивление проникновению: 660 кДж.
• Уровень безопасности: 3.
• Циклов/час: 350.
• Тип монтажа: встроенный.
• Толщина стенки выдвижного цилиндра: 8 мм + заполнение ребрами жесткости 65-90 мм.

Отдельные параметры зависят от установки соответствующих опций, что отражено в характеристиках для температурного режима, класса защиты и режимов работы по гидравлике.

Автоматический выдвижной блокиратор CAME серии RBD Reinforced усиленный K4 применяется для организации контролируемого доступа и защиты проезда. Он подходит для объектов, где требуется остановка транспортных средств в соответствии с регламентом безопасности и сохранением работоспособности при повышенной интенсивности использования.

• Контроль доступа на въездах и проездах на территории объектов.
• Защита периметра и ограничение движения транспорта в зоне въезда.
• Эксплуатация в условиях, требующих подтвержденных классов безопасности и устойчивости к наезду.

Для полноценного использования системы может потребоваться установка опций, указанных для расширения условий работы.
