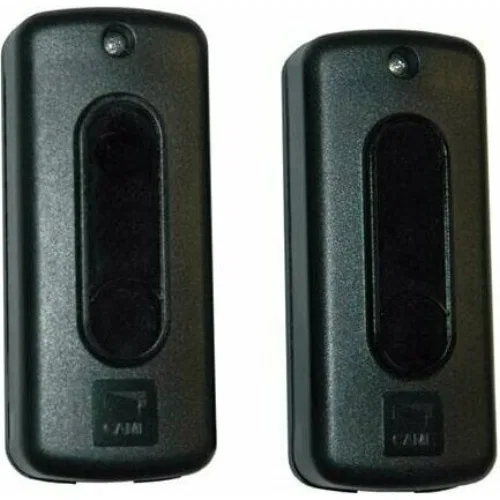

Фотоэлементы DIR30 CAME 001DIR30 (КАМЕ)

Основная информация о фотоэлементах CAME

Комплект накладных фотоэлементов с электропитанием 12–24 В предназначен для организации безопасного управления автоматикой. Устройство работает в паре «передатчик» и «приемник», формируя инфракрасный барьер, который фиксирует пересечение луча. При корректной установке фотоэлементы помогают снизить риск травм при движении ворот и других автоматизированных систем, где требуется защита от наезда на препятствие.

Модель DIR30 рассчитана на максимальную дальность действия до 30 м. Корпуса рассчитаны на эксплуатацию в наружных условиях: изделие имеет класс защиты IP54 и сохраняет работоспособность в температурном диапазоне от -20 до +55 °C. Параметры питания соответствуют типовым решениям для систем автоматизации, использующих напряжение 24 В.

Конструкция устройства включает элементы коммутации: предусмотрен контроль наличия нормально открытого (NO) контакта, а также электрические характеристики цепей для интеграции в схему управления. В комплекте также предусмотрены требования по корректной совместной установке нескольких комплектов на одном объекте.

Функциональные возможности 001DIR30

• Формирование инфракрасного барьера между передатчиком и приемником для контроля закрытой/движущейся зоны.
• Работа на максимальной дальности действия 30 м.
• Подключение к системе управления по напряжению электропитания 24 В.
• Индикация режима контакта: нормально открытый (NO) контакт отсутствует.
• Защита от воздействия окружающей среды за счет класса защиты IP54.

Технические особенности

• Макс. дальность действия: 30 м.
• Класс защиты (IP): 54.
• Напряжение электропитания: 24 В.
• Потребляемый ток: 60 мА (при 24 В).
• Макс. нагрузка контактов при 24 В: 0,5 А.
• Рабочие температуры: -20 ÷ +55 °C.

При установке фотоэлементов важно соблюдать корректный монтаж и электрические соединения. В частности, предусмотрено правило совместного размещения нескольких комплектов на одном участке для предотвращения наложения сигналов.

Применение

• Использование для обеспечения безопасности в автоматизированных системах на воротах и аналогичных инженерных объектах, где необходимо обнаружение препятствия.
• Установка на объектах с протяженной зоной контроля, когда требуется дальность до 30 м.
• Применение в наружных условиях благодаря классу защиты IP54 и рабочему температурному диапазону -20 ÷ +55 °C.
• Монтаж нескольких комплектов на одном объекте с чередованием положения приемника (RX) и передатчика (TX) для исключения наложения сигналов.
