Привод рычажный для распашных ворот CAME F7024N 001F7024N (КАМЕ)

Основная информация о приводе рычажного типа для распашных ворот CAME

Рычажный привод CAME F7024N предназначен для автоматизации распашных ворот небольших размеров. Модель рассчитана на работу с створками, для которых указаны максимальная ширина и масса: до 2,3 м и до 300 кг. Исполнительный механизм обеспечивает движение створки в режиме самоблокировки, а также помогает поддерживать стабильную работу системы в повседневной эксплуатации.

При необходимости управление и безопасность обеспечиваются встроенной системой, предусмотренной конструкцией привода. Техническое исполнение рассчитано на эксплуатацию в условиях наружной установки: степень защиты корпуса указана как IP54, а рабочий диапазон температур — от -20 до +55 °C. Это позволяет использовать автоматику на частных территориях, где важны комфортное открывание створок и понятная интеграция в существующую инфраструктуру ворот.

Функциональные возможности 001F7024N

• Рычажный привод, разработанный для распашных ворот небольших размеров.
• Самоблокирующийся механизм с шарнирным рычагом передачи.
• Встроенная система разблокировки с возможностью дополнения внешней дистанционной (при установке дополнительного аксессуара).
• Версия с двигателем 24 В, рекомендованная для интенсивного использования.
• Возможность подключения платы аварийного питания с аккумуляторами для работы при кратковременном отключении электропитания.

Технические особенности

• Тип привода: рычажный.
• Макс. ширина створки: 2,3 м (для разных конфигураций возможны значения до 2,0 м, 1,5 м и 1,0 м).
• Макс. масса створки: 300 кг (для разных конфигураций возможны значения до 215 кг, 250 кг и 200 кг).
• Макс. значение «С»: 200 мм.
• Класс защиты (IP): 54.
• Напряжение электропитания блока управления: 230 В.
• Напряжение электропитания двигателя: 24 В.
• Макс. потребляемый ток двигателя: 1,4 А.
• Мощность: 140 Вт.
• Время открывания на 90°: регулируемое.
• Интенсивность использования: интенсивное.
• Диапазон рабочих температур: -20 ÷ +55 °C.
• Крутящий момент: 180 Нм.

Дополнительно важно учитывать ограничение по применению: в крайних положениях створок должна быть обеспечена работа механических упоров.

Применение 001F7024N

Привод применяется для автоматизации распашных ворот на частных территориях. Модель подходит для сценариев, где требуется удобное дистанционное или кнопочное управление створками с сохранением функций встроенной разблокировки и возможностью организовать аварийную работу при кратковременном отключении сетевого электропитания.

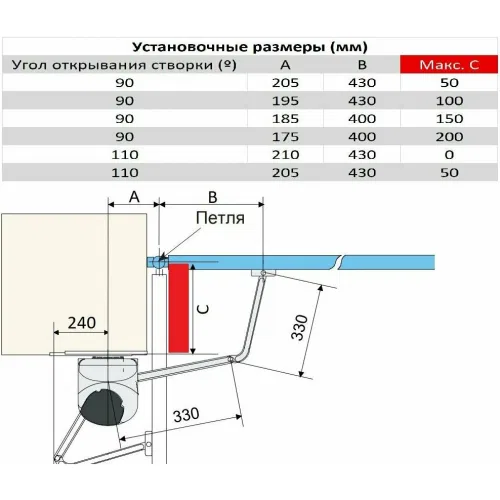

При подборе и установке учитывают параметры ворот по ширине и массе створки, а также значение «С» для геометрии узлов. Для корректной работы в крайних положениях необходимо наличие механических упоров, указанных как обязательное условие применения.
